برد زینک Z-turn |مدل MYS-7Z020-V2-0E1D-766-C-S

توضیحات

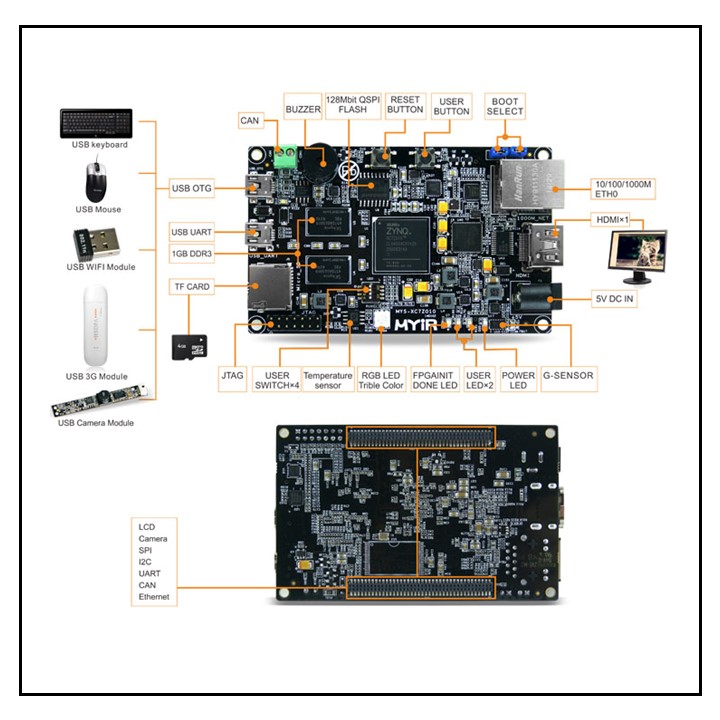

برد Z-turn MYS-7Z020-V2-0E1D-766-C-S محصول شرکت MYIR، یک برد توسعه حرفه‌ای مبتنی بر تراشه Xilinx Zynq-7020 SoC است که پردازنده دو هسته‌ای ARM Cortex-A9 را با منطق قابل برنامه‌ریزی FPGA در یک تراشه ترکیب می‌کند. این برد انتخابی ایده‌آل برای توسعه سیستم‌های نهفته، پردازش تصویر، هوش مصنوعی لبه (Edge AI)، اتوماسیون صنعتی، پردازش سیگنال دیجیتال، سیستم‌های کنترل و پروژه‌های FPGA محسوب می‌شود.

این نسخه دارای 1GB حافظه DDR3، 16MB حافظه SPI Flash، درگاه Gigabit Ethernet، خروجی HDMI، رابط USB OTG، اسلات MicroSD و رابط‌های توسعه متعدد است که امکان توسعه انواع پروژه‌های حرفه‌ای را فراهم می‌کند. همچنین فرکانس پردازنده تا 766MHz بوده و برد از ولتاژ تغذیه 5 ولت استفاده می‌کند.

از مهم‌ترین مزایای این برد، ارائه پکیج کامل مستندات آموزشی و فنی توسط MYIR است. کاربران به تمامی فایل‌های سخت‌افزاری و نرم‌افزاری، آموزش‌های راه‌اندازی، نمونه پروژه‌ها، BSP، سورس‌کدها، فایل‌های Vivado و Vitis، آموزش Linux، Device Tree، U-Boot، Boot Image، شماتیک مدار، فایل‌های طراحی PCB و سایر مستندات موردنیاز دسترسی دارند؛ بنابراین توسعه پروژه از مرحله آموزش تا تولید محصول به‌سادگی امکان‌پذیر است.

ویژگی‌ها و مشخصات فنی

• تراشه Xilinx Zynq-7020 (XC7Z020)
• پردازنده دو هسته‌ای ARM Cortex-A9
• فرکانس پردازنده تا 766MHz
• FPGA داخلی با منابع منطقی بالا
• 1GB حافظه DDR3
• 16MB حافظه SPI Flash
• اسلات MicroSD
• رابط Gigabit Ethernet
• خروجی HDMI
• رابط USB 2.0 OTG
• رابط USB UART
• کانکتور توسعه GPIO
• تغذیه 5 ولت
• مناسب برای Linux، Bare Metal، FreeRTOS و توسعه FPGA

اقلام همراه

• برد توسعه Z-turn MYS-7Z020-V2

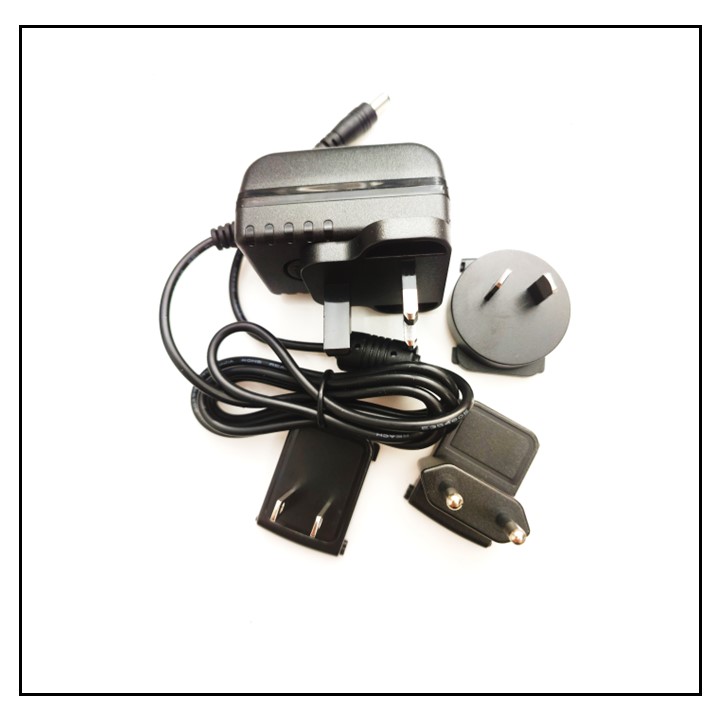

• آداپتور تغذیه

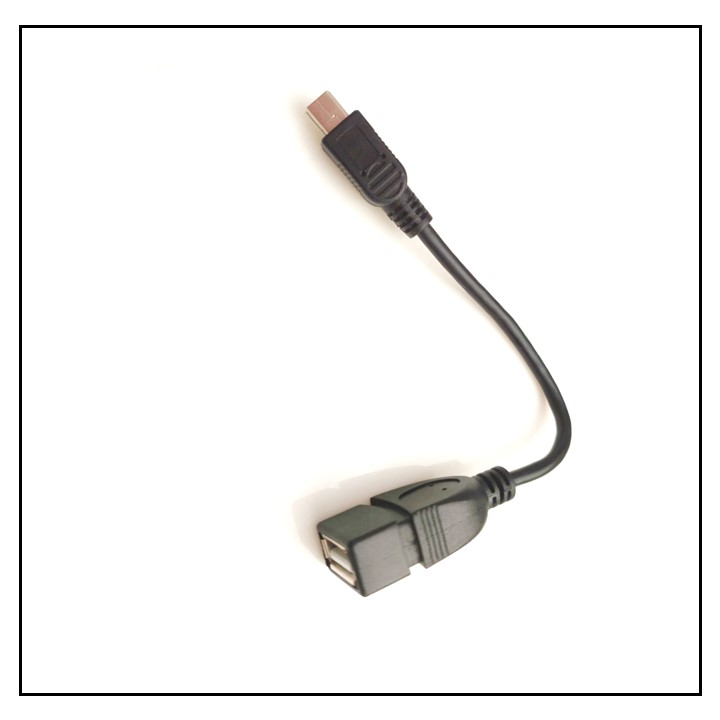

• کابل Micro USB

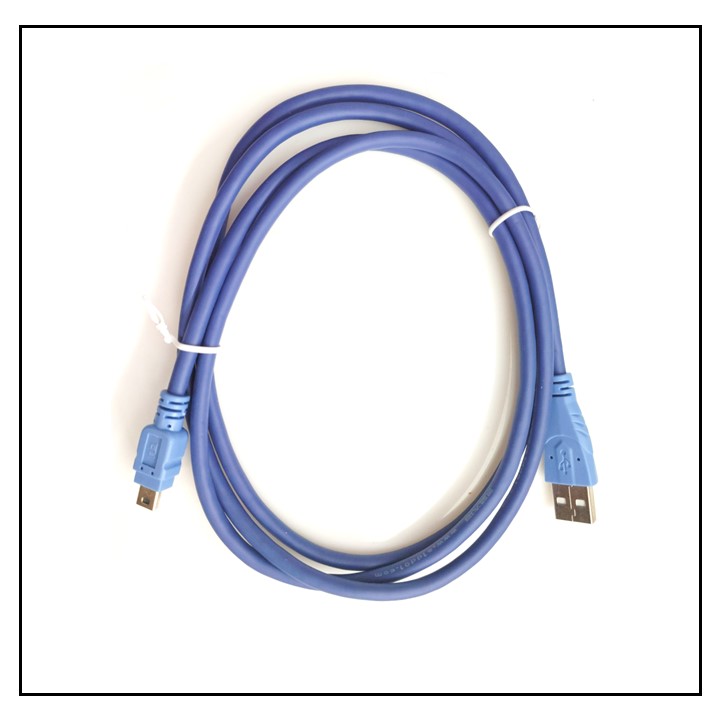

• کابل USB 3.0
• کابل HDMI

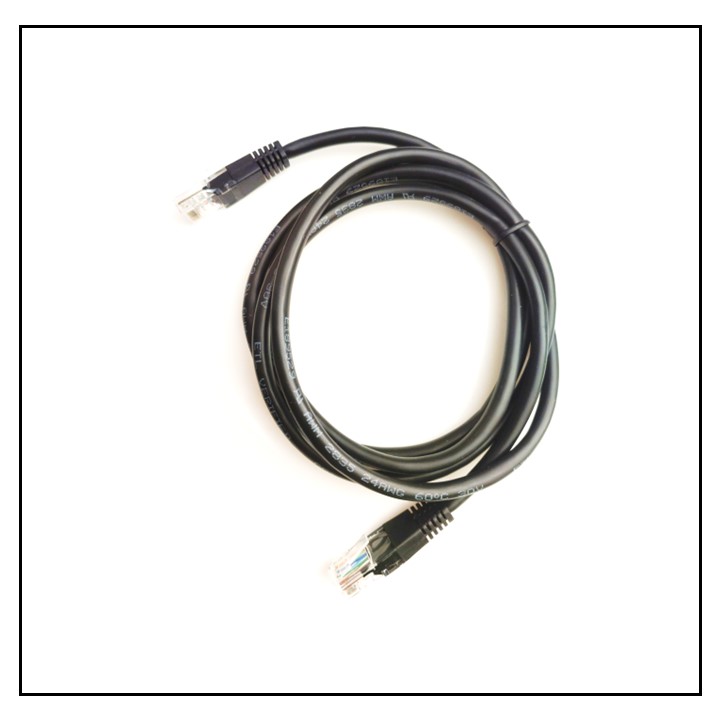

• کابل شبکه (Ethernet)
• تبدیل دوشاخه برق (EU / UK / US)
• دفترچه راهنمای شروع سریع

مستندات آموزشی

همراه این برد، مجموعه کاملی از مستندات وجود دارد:

• راهنمای شروع به کار (Quick Start Guide)
• راهنمای کاربری
• شماتیک کامل برد
• فایل‌های طراحی سخت‌افزار
• نمونه پروژه‌های آموزشی
• BSP
• آموزش Linux
• آموزش Vivado
• آموزش Vitis
• آموزش Device Tree
• آموزش U-Boot
• آموزش Boot Image
• مثال‌های FPGA
• نمونه‌کدهای نرم‌افزاری
• مستندات کامل سخت‌افزاری و نرم‌افزاری

برند سازنده:

MYIR Tech

لینک دیتاشیت:

https://www.myirtech.com/list.asp?id=708
