آی سی مبدل DC-DC کاهنده 12 آمپر TPS56C215RNNR ساخت Texas Instruments
342,500 تومان
توضیحات
TPS56C215RNNR یک آیسی مبدل DC-DC کاهنده سنکرون (Synchronous Step-Down / Buck Converter) ساخت شرکت Texas Instruments است که برای طراحی مدارهای تغذیه با جریان خروجی بالا مورد استفاده قرار میگیرد. این قطعه با قابلیت تأمین جریان خروجی تا 12 آمپر، گزینهای مناسب برای مدارهای Point-of-Load، بردهای پردازشی، FPGA، سیستمهای Embedded، تجهیزات مخابراتی و تجهیزات صنعتی است.
این مبدل برای محدوده وسیعی از کاربردهای تغذیه طراحی شده و دارای محدوده ولتاژ ورودی 3.8 تا 17 ولت است. استفاده از ساختار سنکرون باعث بهبود راندمان تبدیل توان شده و MOSFETهای قدرت داخلی نیز نیاز به قطعات خارجی را کاهش میدهند.
TPS56C215 از معماری کنترلی D-CAP3 بهره میبرد که برای دستیابی به پاسخ گذرای مناسب و عملکرد پایدار در کاربردهای تغذیه پردازنده و بارهای دینامیک طراحی شده است. این ویژگی باعث میشود قطعه برای کاربردهایی که تغییرات سریع جریان بار دارند، انتخاب مناسبی باشد.

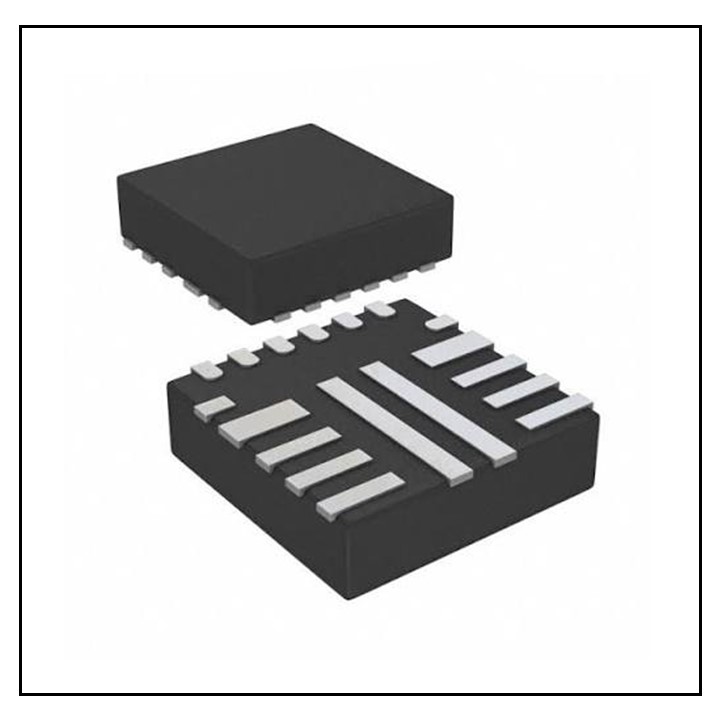

مدل TPS56C215RNNR در پکیج VQFN-HR با 18 پایه عرضه میشود و محدوده دمای کاری آن از 40- تا 125+ درجه سانتیگراد است. این قطعه برای استفاده در طراحیهای الکترونیکی حرفهای و مدارهای مدیریت توان با چگالی توان بالا مناسب است.
3) ویژگیها و مشخصات فنی
Part Number: TPS56C215RNNR
Manufacturer: Texas Instruments (TI)
نوع قطعه: Synchronous Step-Down Buck Converter
جریان خروجی: تا 12A
ولتاژ ورودی: 3.8V تا 17V
کنترل: D-CAP3
MOSFET داخلی: دارد
تعداد پایه: 18 Pin
پکیج: VQFN-HR
محدوده دمای کاری: -40°C تا +125°C
وضعیت محصول: Active
نوع نصب: Surface Mount
بستهبندی: Tape & Reel
4) کاربردها
منابع تغذیه FPGA
منابع تغذیه پردازندهها
بردهای Embedded و Development Board
تجهیزات مخابراتی و شبکه
تجهیزات صنعتی
سیستمهای پردازش داده
مدارهای Point-of-Load (POL)
منابع تغذیه DC-DC با جریان بالا
تجهیزات الکترونیکی حرفهای
5) برند سازنده و دیتاشیت
برند: Texas Instruments (TI)
Part Number: TPS56C215RNNR
پکیج: VQFN-HR, 18-Pin
دیتاشیت:
