برد Blue Pill یکی از شناختهشدهترین بردهای توسعه مبتنی بر میکروکنترلر STM32F103C8T6 از خانواده STM32F1 است که با هسته ARM Cortex-M3 تا فرکانس 72MHz عملکردی روان و قابل اعتماد ارائه میدهد.
این برد با وجود ابعاد کوچک و قیمت اقتصادی، مجموعهی کاملی از امکانات مانند رابطهای ارتباطی UART، I2C و SPI، USB Full-Speed ، مبدل ADC 12 بیتی، خروجیهای PWM، تایمرهای چندگانه و وقفههای پیشرفته را در اختیار شما میگذارد.

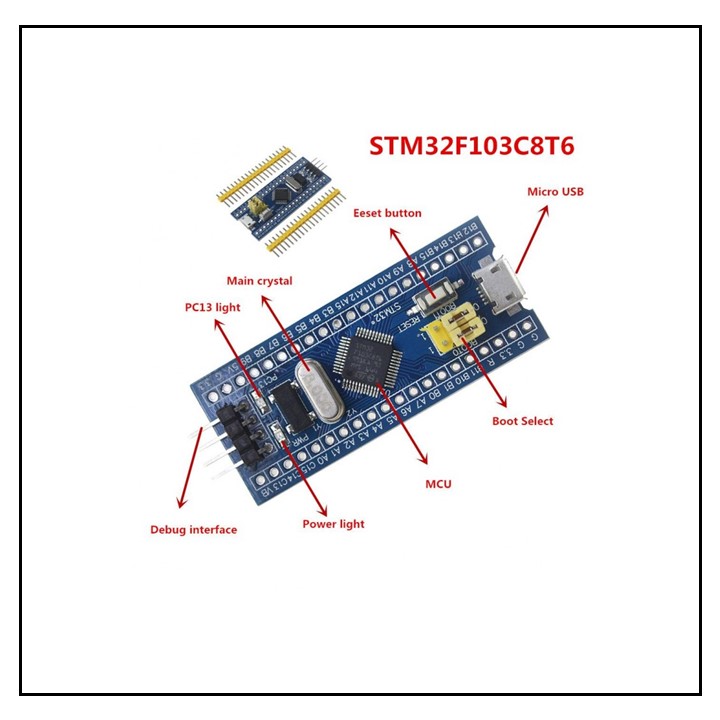

وجود کریستالهای 8MHz و 32.768kHz (برای RTC)، جمپرهای BOOT0/BOOT1 جهت انتخاب منبع بوت، رگولاتور 3.3V متداول (مانند AMS1117-3.3)، هدر SWD برای دیباگ، و هدرهای نری سرتاسری جهت دسترسی آسان به پایهها، استفاده از این برد را برای آموزش و توسعه بسیار ساده میکند.
پینهای متعدد GPIO (با تحمل 5 ولت در بسیاری از خطوط ورودی/خروجی) امکان اتصال سنسورها، درایورها و ماژولهای گوناگون را فراهم میسازند.
این برد را میتوانید با Micro-USB، ورودی 5V یا 3.3V تغذیه کنید.
از نظر نرمافزاری، بلوپیل با اکوسیستم غنی STM32 سازگار است: از STM32CubeIDE و HAL/LL تا ابزارهای رایج مانند PlatformIO، و حتی پورتهای Arduino Core for STM32 برای شروع سریع. جامعه کاربری بزرگ و مثالهای متعدد، یادگیری را تسهیل کرده و زمان توسعه را کاهش میدهد.
اگر به دنبال بردی کوچک، مطمئن و مقرونبهصرفه برای پروژههای آموزشی، ابزارهای اندازهگیری، کنترلرهای سبک صنعتی یا اینترنت اشیا هستید، STM32F103C8T6 Blue Pill انتخابی هوشمندانه است.
ویژگیها :
میکروکنترلر STM32F103C8T6، هسته ARM Cortex-M3 تا 72MHz
حافظه فلش و RAM مناسب برای اغلب پروژههای سبک تا متوسط
رابطهای USB FS، UARTهای چندگانه، I2C، SPI
ADC 12 بیتی، PWM، تایمرهای متنوع، Watchdog
کریستالهای 8MHz و 32.768kHz (RTC)
هدر SWD برای پروگرام و دیباگ (ST-Link/J-Link)
جمپرهای BOOT0/BOOT1 برای انتخاب بوت از فلش/Serial/…
ابعاد کوچک (حدود ۵۳×۲۲ میلیمتر)؛ هدرهای دسترسی کامل به GPIO
تغذیه از طریق Micro-USB، 5V یا 3.3V
سازگاری با STM32CubeIDE، HAL/LL، PlatformIO و Arduino Core for STM32
مزایا :
قیمت اقتصادی نسبت به امکانات و توان پردازشی
جامعه کاربری بزرگ و منابع آموزشی فراوان
راهاندازی سریع با ابزارهای رسمی و متنباز
مناسب برای نمونهسازی سریع و کاربردهای نیمهصنعتی سبک
مصرف توان پایین و پایداری مناسب
کاربردها :
آموزش میکروکنترلرهای ARM و پروژههای دانشگاهی
اینترنت اشیا (IoT) و گیتویهای سبک
کنترل موتورهای کوچک، سرووها و درایورها
ابزارهای اندازهگیری، دادهبرداری و لاگرها
پروژههای رباتیک سبک و سیستمهای تعبیهشده عمومی
