کانکتور MP1-76-3-B – کانکتور استوانه‌ای میکرو مینیاتوری ۷۶ پین نرفلنج

توضیحات

توضیح کامل:

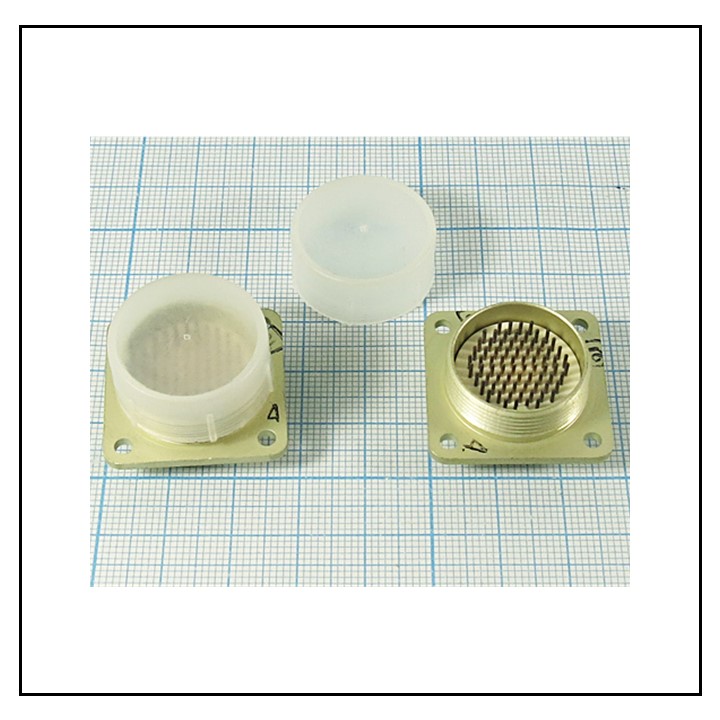

کانکتور MP1-76-3-B از خانواده کانکتورهای استوانه‌ای سری MR1 (یا MP1) ساخت روسیه است که به‌منظور ایجاد اتصال‌های الکتریکی مطمئن و پایدار در سیستم‌های حساس طراحی شده‌اند. این مدل دارای ۷۶ پین تماسی است که به صورت شعاعی درون بدنه فلزی مهر و موم‌شده تعبیه شده‌اند.

قابلیت کار در شرایط دمایی گسترده، مقاومت در برابر رطوبت و گرد و غبار، و عملکرد پایدار در برابر ارتعاشات از ویژگی‌های کلیدی این کانکتور محسوب می‌شود. از این کانکتور در تجهیزات نظامی، هوافضا، رادیویی و ابزار دقیق استفاده می‌شود.

این قطعه به‌طور خاص برای سیستم‌هایی که نیاز به طول عمر بالا و کیفیت اتصال الکتریکی ممتاز دارند طراحی شده است. همچنین با استانداردهای دقیق صنعت الکترونیک روسیه همخوانی دارد.

📌 ویژگی‌ها:

• طراحی استوانه‌ای مهر و موم‌شده

• تعداد ۷۶ پین تماسی با چیدمان دقیق

• تحمل ولتاژ تا ۱۵۰ ولت

• جریان مجاز تا ۳ آمپر برای هر پین (۵۱ آمپر مجموع)

• مقاومت تماس ≤ ۱۰ میلی‌اهم

• مقاومت عایقی ≥ ۱۰۰۰ مگااهم

• عمر مکانیکی حداقل ۲۵۰ بار اتصال و قطع

• طول عمر مفید ≥ ۵۰۰۰ ساعت

• مناسب برای شرایط دمایی -۶۰°C تا +85°C

⚙️ کاربردها:

• سیستم‌های نظامی و دفاعی

• تجهیزات الکترونیکی صنعتی

• دستگاه‌های ابزار دقیق و اندازه‌گیری

• سامانه‌های مخابراتی و فرکانس بالا

• پروژه‌های تحقیقاتی و آزمایشگاهی

🏷️ برند سازنده:

ساخت روسیه

🔗 لینک به دیتاشیت :

MP1-Series-МР1-APMA-

https://ruelt.ru/pdf/60104_lf.pdf

https://ipelectron.ru/upload/iblock/94e/94e2ace1_fd57_11e5_8e24_94de807b8e28_49a03afd_5334_48fc_89f4_fdd55583c022.pdf
