توضیحات

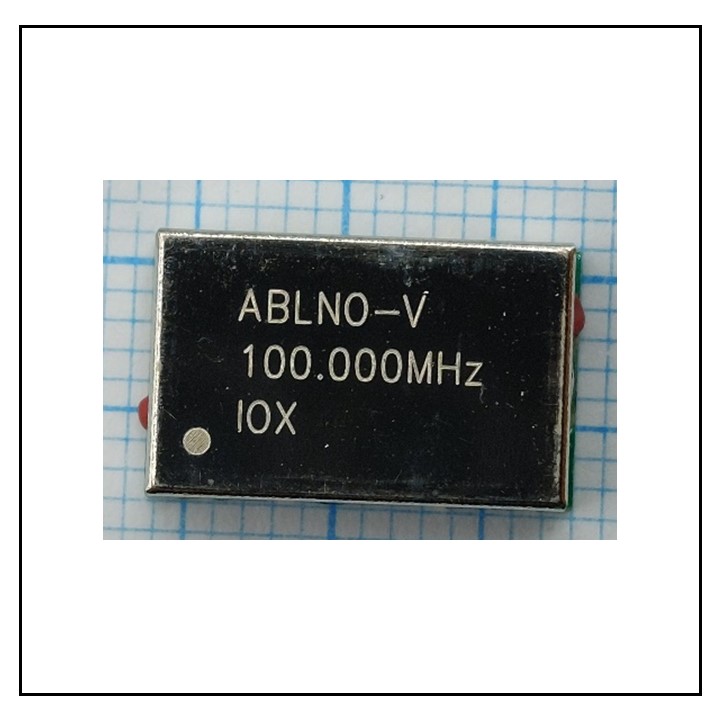

ماژول ABLNO-V-100.000MHZ-T2 یک نوسان‌ساز دقیق از نوع VCXO (Voltage Controlled Crystal Oscillator) است که فرکانس پایدار 100MHz را تولید می‌کند. این قطعه توسط شرکت معتبر Abracon طراحی شده و برای کاربردهای حساس در سیستم‌های مخابراتی، پردازش سیگنال، FPGA و تجهیزات شبکه استفاده می‌شود.
این اسیلاتور با ولتاژ تغذیه 3.3V کار می‌کند و خروجی آن از نوع LVCMOS است که سازگاری بالایی با اکثر مدارهای دیجیتال مدرن دارد. طراحی آن به صورت SMD 4-Pin انجام شده و ابعاد کوچک آن باعث می‌شود به راحتی در بردهای فشرده و صنعتی استفاده شود.
یکی از ویژگی‌های مهم این قطعه، پایداری فرکانسی بالا در حدود ±18ppm است که عملکرد دقیق و قابل اعتماد را در شرایط دمایی مختلف تضمین می‌کند. محدوده دمای کاری آن از -40 تا +85 درجه سانتی‌گراد است، بنابراین در محیط‌های صنعتی نیز قابل استفاده است.
این VCXO برای کاربردهایی که نیاز به کنترل دقیق فرکانس دارند بسیار مناسب است، مانند سیستم‌های مخابراتی، ساعت‌دهی (Clocking) در FPGA و تجهیزات RF.

ویژگی‌ها و مشخصات فنی

نوع: VCXO (نوسان‌ساز کریستالی کنترل ولتاژ)
فرکانس خروجی: 100MHz
ولتاژ کاری: 3.3V
نوع خروجی: LVCMOS
پایداری فرکانس: ±18ppm
محدوده دمای کاری: -40°C تا +85°C
جریان مصرفی: حداکثر 35mA
پکیج: SMD 4-Pin (14.3 × 8.7 mm)
ابعاد کوچک و مناسب طراحی‌های فشرده
مناسب برای سیستم‌های دقیق زمان‌بندی

کاربردها

سیستم‌های مخابراتی (Telecom Systems)
مدارهای FPGA و پردازش دیجیتال
تجهیزات شبکه و سوئیچینگ
سیستم‌های RF و فرکانس بالا
تولید کلاک دقیق در بردهای صنعتی
تجهیزات اندازه‌گیری و تست
