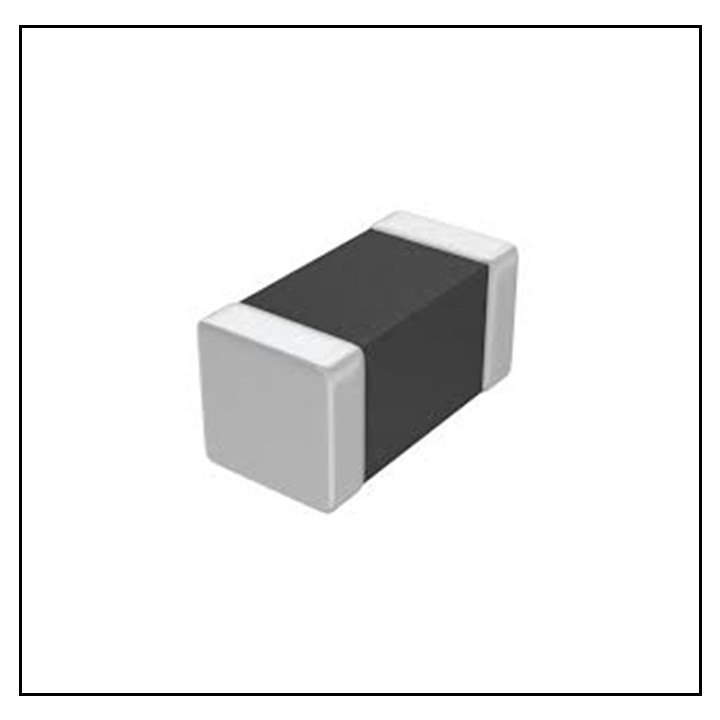

BLM18KG102SH1D یک فریت بید SMD از برند Murata است که با امپدانس 1000 اهم در فرکانس 100MHz طراحی شده و برای فیلتر کردن نویزهای فرکانس بالا در خطوط تغذیه و سیگنال کاربرد دارد. این قطعه در ابعاد کوچک 0603 (1.6×0.8mm) عرضه می‌شود و برای کاربردهای الکترونیکی دقیق و پرسرعت بسیار مناسب است.
قطعات مکملی که برای تکمیل سفارش پیشنهاد می‌شوند
فریت بید BLM18KG102SH1D از محصولات باکیفیت شرکت Murata است که برای حذف تداخلات الکترومغناطیسی (EMI) و کاهش نویز در مسیرهای تغذیه و سیگنال طراحی شده است.
این قطعه با امپدانس 1000Ω در 100MHz می‌تواند نویزهای فرکانس بالا را به طور مؤثر تضعیف کند، بدون اینکه تأثیر محسوسی بر سیگنال‌های DC یا فرکانس پایین بگذارد.
ابعاد کوچک آن (0603) باعث می‌شود به‌راحتی در مدارهای فشرده مانند موبایل‌ها، بردهای FPGA، ماژول‌های ارتباطی، و سیستم‌های صنعتی استفاده شود.
فریت بیدهای سری BLM18KG از مواد مغناطیسی ویژه Murata ساخته شده‌اند که پایداری دمایی و عملکرد الکتریکی بسیار خوبی دارند. این مدل به دلیل تحمل جریان حداکثر 2 آمپر و مقاومت DC بسیار پایین (حدود 0.09 اهم) برای فیلتر ورودی تغذیه پردازنده‌ها و تراشه‌های حساس بسیار مناسب است.
عملکرد مطمئن در بازه دمایی -55°C تا +125°C و قابلیت نصب سطحی (SMD) نیز از دیگر ویژگی‌های این فریت بید است که آن را برای مدارهای با چگالی بالا ایده‌آل می‌سازد.
نوع قطعه: Ferrite Bead (فریت بید SMD)
سری: BLM18KG
امپدانس: 1000Ω @ 100MHz
مقاومت DC: حدود 0.09Ω
جریان مجاز: تا 2A
پکیج: 0603 (1.6mm × 0.8mm)
محدوده دمای کاری: -55°C تا +125°C
نوع نصب: Surface Mount (SMD)
جنس هسته: Ferrite (نویزگیر فرکانس بالا)
حذف مؤثر نویزهای فرکانس بالا
ابعاد کوچک و مناسب برای طراحی‌های فشرده
مقاومت DC پایین و افت ولتاژ ناچیز
پایداری عالی در برابر تغییرات دما
مناسب برای خطوط تغذیه پردازنده‌ها و ICهای حساس
🔧 کاربردها
فیلتر تغذیه مدارهای دیجیتال و آنالوگ
محافظت از خطوط دیتا در برابر نویز
تلفن همراه و تجهیزات ارتباطی
ماژول‌های Wi-Fi و GPS
بردهای میکروکنترلر، FPGA و DSP
سیستم‌های خودرویی و کنترل صنعتی
