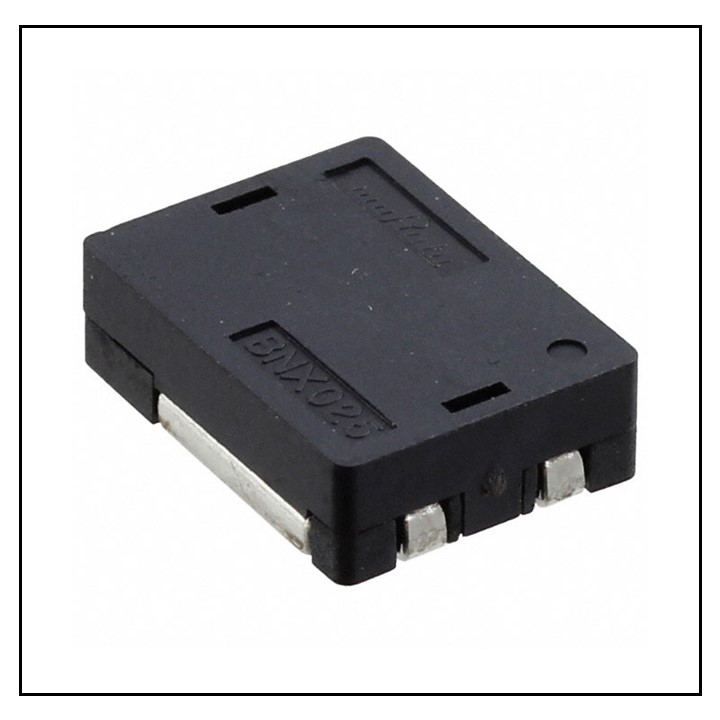

BNX026H01L – فیلتر EMI

قطعه BNX026H01 یک فیلتر EMI از نوع LC است که توسط شرکت Murata Electronics تولید شده است. این فیلتر برای کاهش نویز در خطوط تغذیه DC در تجهیزات خودرویی و اتوماسیون صنعتی (FA/OA) طراحی شده است.

این فیلتر دارای ظرفیت 10 میکروفاراد و جریان نامی 20 آمپر است و در بازه فرکانسی 50 کیلوهرتز تا 1 گیگاهرتز، تضعیف نویز حداقل 35 دسی‌بل را فراهم می‌کند. مقاومت DC آن 0.43 میلی‌اهم است و در دمای کاری بین -55 تا +125 درجه سانتی‌گراد عملکرد پایداری دارد.

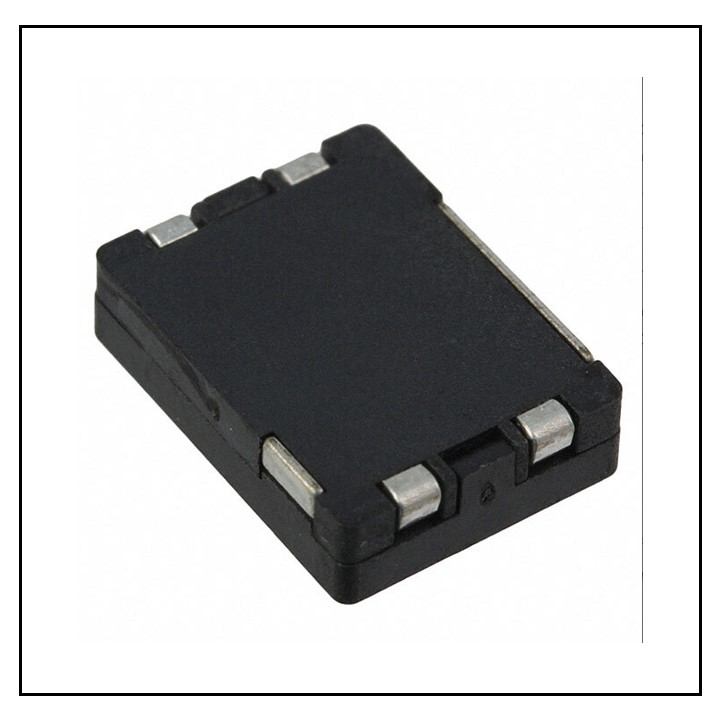

طراحی SMD بدون پایه (4-SMD, No Lead) این قطعه، نصب آسان و صرفه‌جویی در فضای PCB را امکان‌پذیر می‌سازد.

ویژگی‌ها BNX026H01 :

• نوع فیلتر: LC (پنج‌مرحله‌ای)

• ظرفیت: 10 میکروفاراد

• جریان نامی: 20 آمپر

• مقاومت DC: 0.43 میلی‌اهم

• ولتاژ کاری: 50 ولت DC

• تضعیف نویز: حداقل 35 دسی‌بل در بازه 50 کیلوهرتز تا 1 گیگاهرتز

• دمای کاری: -55 تا +125 درجه سانتی‌گراد

• نوع بسته‌بندی: 4-SMD بدون پایه

• ابعاد: 12.1 × 9.1 × 3.7 میلی‌متر

• کاهش مؤثر نویز در خطوط تغذیه DC

• طراحی فشرده و مناسب برای فضاهای محدود

• مناسب برای کاربردهای با جریان بالا

• عملکرد پایدار در دماهای گسترده

کاربردها:

• تجهیزات الکترونیکی خودرویی

• سیستم‌های اتوماسیون صنعتی

• تجهیزات اداری و خانگی

• منابع تغذیه سوئیچینگ

لینک دیتاشیت:

https://www.murata.com/en-eu/api/pdfdownloadapi?cate=luNoiseSupprFilteBlockType&partno=BNX026H01%23
