توضیحات

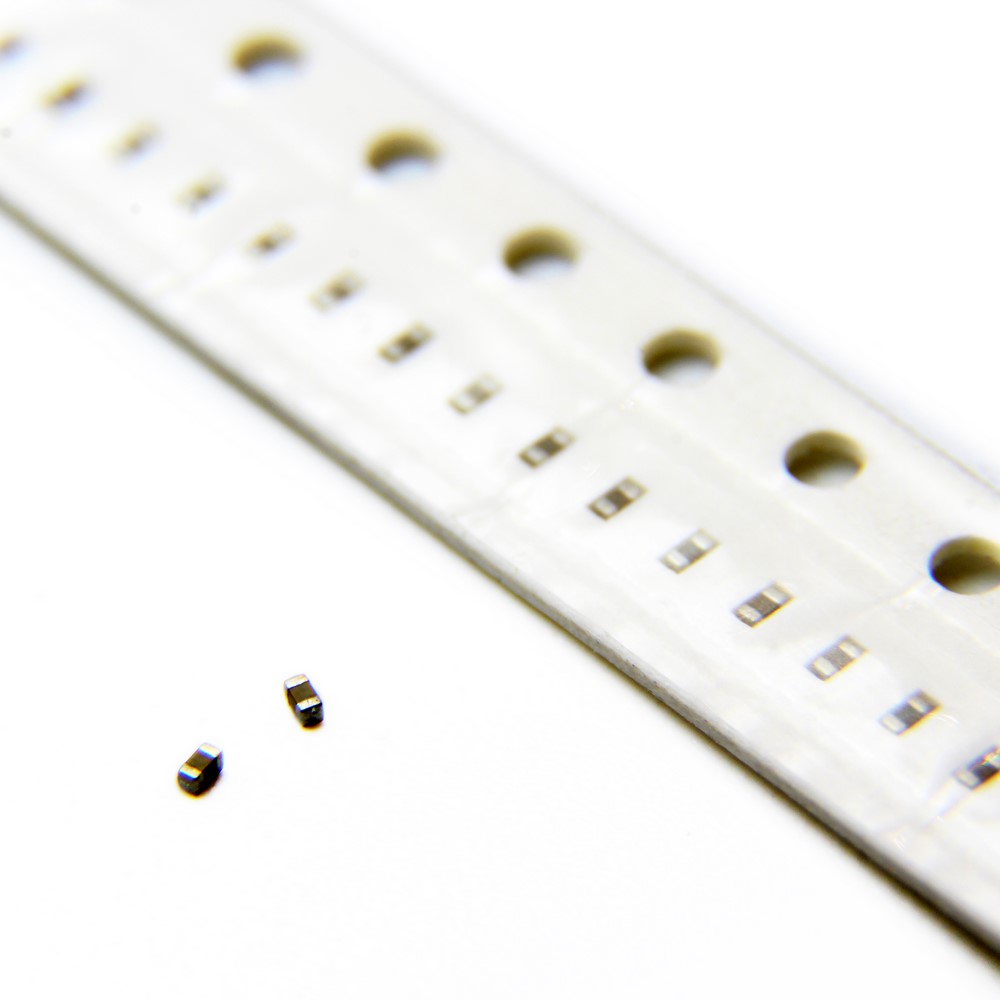

خازن سرامیکی مولتی‌لایر GRM1555C1H120GA01D ساخت شرکت Murata یک قطعه SMD با ابعاد کوچک (پکیج 0402 / 1005 متریک) و مشخصات الکترونیکی دقیق است که برای مدارهای RF، فیلترینگ دقیق و مدارهای تایمینگ کاربرد گسترده‌ای دارد. این خازن دارای ظرفیت اسمی 12 pF، تلرانس ±2% و ولتاژ نامی 50 VDC است و از دی‌الکتریک C0G (NP0) استفاده می‌کند — یعنی رفتار بسیار پایدار در برابر تغییرات دما و فرکانس، اختلاف ظرفیت کم در بازه دمایی، و تلفات پایین. این ویژگی‌ها آن را برای استفاده در اسیلاتورها، فیلترهای RF، مدارهای دقیق نمونه‌برداری و کاربردهای انتقال سیگنال فرکانس بالا ایده‌آل می‌کند.

به دلیل ابعاد کوچک 0402، این خازن برای بردهای با محدودیت فضا مناسب است و قابلیت بسته‌بندی در رول (reel) یا cut-tape برای تولید انبوه وجود دارد. Murata به‌عنوان تولیدکننده مطرح، دیتاشیت کامل این سری را منتشر کرده که شامل مشخصات الکتریکی، محدوده دمایی عملکرد (-55°C تا +125°C)، رفتار در فرکانس‌های مختلف و نکات بسته‌بندی است؛ پیش از طراحی نهایی توصیه می‌شود دیتاشیت را بررسی کنید تا پارامترهایی مانند توان قابل تحمل، پارامترهای لرزش/ضربه و شرایط ذخیره‌سازی را تأیید کنید. در بازار بین‌المللی این قطعه در توزیع‌کنندگان معتبر مثل Mouser و Digi-Key موجود است و در بعضی فروشگاه‌های محلی ایران نیز قابل تأمین است؛ اما به‌خاطر نوسانات موجودی و زمان تحویل، همیشه بهتر است مقدار مصرف و lead-time را قبل از سفارش بررسی کنید.

ویژگی‌ها

• ظرفیت: 12 pF.

• تلرانس: ±2%.

• ولتاژ اسمی: 50 VDC. نوع دی‌الکتریک: C0G (NP0) — پایدار در دما و فرکانس.

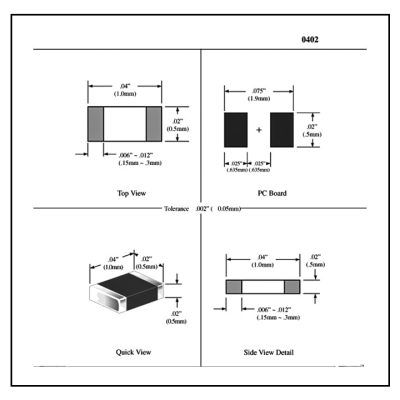

• پکیج: 0402 (1005 metric) — مناسب برای بردهای کوچک.

• محدوده دمایی عملکرد: -55°C تا +125°C.

• ترمینیشن: SMD / استاندارد برای مونتاژ سطحی.

کاربردها

• فیلترها و شبکه‌های تطبیق در بردهای RF و RF front-ends.

• اسیلاتورها و مدارهای تایمینگ دقیق.

• مدارهای نمونه‌برداری و ADC/DAC که نیاز به خازن با ضریب دمایی پایین دارند.

• بای‌پسینگ برای سیگنال‌های فرکانس بالا در PCBهای با فضای محدود.

• کاربردهای حساس به تغییرات دما یا نیازمند پایداری بالا مانند تجهیزات مخابراتی و اندازه‌گیری.
