آیسی ADM3232EARNZ محصول شرکت Analog Devices یک مبدل رابط ارتباطی RS-232 به سطوح منطقی TTL/CMOS است که برای ایجاد ارتباط بین تجهیزات دارای رابط سریال RS-232 و مدارهای دیجیتال مورد استفاده قرار میگیرد. این قطعه با بهرهگیری از دو درایور و دو گیرنده، امکان ارسال و دریافت اطلاعات را در یک رابط ارتباطی دوطرفه فراهم میکند.
این آیسی با استفاده از مدارهای پمپ شارژ داخلی (Charge Pump)، ولتاژهای موردنیاز استاندارد RS-232 را از یک منبع تغذیه تکقطبی 3.0 تا 5.5 ولت تولید میکند. بنابراین برای راهاندازی رابط ارتباطی RS-232 به منبع تغذیه دوقطبی خارجی نیاز ندارد.
ADM3232EARNZ از نرخ انتقال داده تا 460kbps پشتیبانی میکند و برای ارتباطات سریال در تجهیزات صنعتی، سیستمهای کنترل، بردهای توسعه و دستگاههای الکترونیکی مناسب است. همچنین گیرندههای این قطعه دارای قابلیت دریافت سیگنالهای RS-232 با دامنه ورودی تا ±25V هستند که به افزایش مقاومت رابط در برابر شرایط نامناسب سیگنال ورودی کمک میکند.

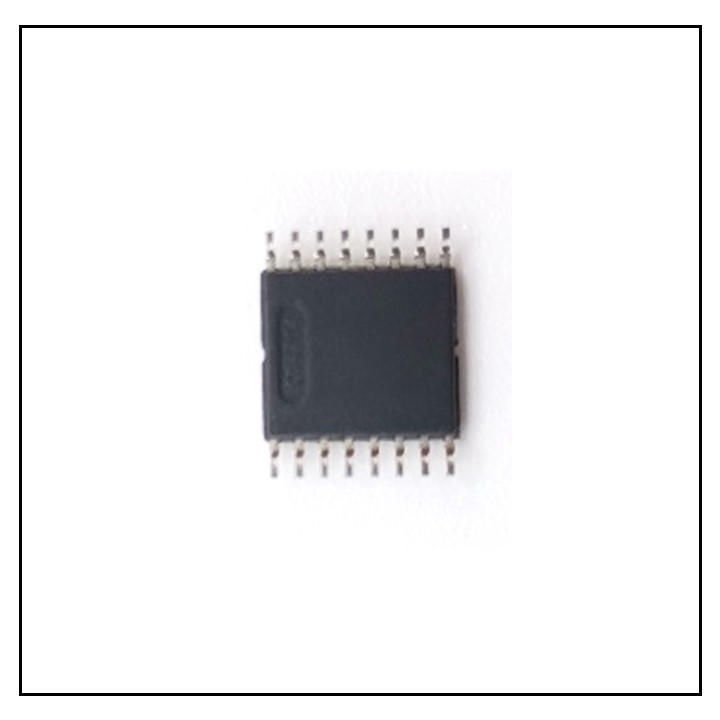

پکیج 16 پایه SOIC این آیسی، امکان استفاده از آن را در طراحی بردهای الکترونیکی با فضای محدود فراهم میکند. وجود دو کانال فرستنده و دو کانال گیرنده نیز باعث میشود بتوان از آن برای پیادهسازی ارتباطات سریال دوطرفه استفاده کرد.
ADM3232EARNZ انتخاب مناسبی برای طراحانی است که قصد دارند رابط ارتباطی RS-232 را به میکروکنترلرها، پردازندهها و سایر مدارهای دیجیتال اضافه کنند.
۳. ویژگیها و مشخصات فنی
-
شماره قطعه: ADM3232EARNZ
-
برند سازنده: Analog Devices
-
نوع قطعه: RS-232 Line Driver/Receiver Transceiver
-
پروتکل ارتباطی: RS-232 / V.28
-
تعداد درایور: 2
-
تعداد گیرنده: 2
-
نوع ارتباط: Full Duplex
-
حداکثر نرخ انتقال داده: 460kbps
-
ولتاژ تغذیه: 3 تا 5.5 ولت
-
ولتاژ تغذیه نامی: 3.3V
-
محافظت ESD در ورودی و خروجی RS-232: تا ±15kV
-
محافظت ESD در تخلیه تماسی: ±8kV
-
محافظت ESD در تخلیه هوایی: ±15kV
-
محدوده ولتاژ ورودی گیرنده RS-232: تا ±25V
-
ظرفیت خازنهای پمپ شارژ: 0.1µF
-
نوع پکیج: SOIC-16 Narrow
-
تعداد پایه: 16
-
نوع نصب: SMD / SMT
-
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد
-
وضعیت محصول: Active / Production
۴. کاربردهای محصول
-
تبدیل رابط ارتباطی RS-232 به TTL/CMOS
-
ارتباط سریال میکروکنترلرها با تجهیزات جانبی
-
بردهای توسعه الکترونیکی
-
تجهیزات مخابراتی و ارتباطی
-
پورتهای عیبیابی تجهیزات صنعتی
-
تجهیزات اندازهگیری قابلحمل
-
سیستمهای کنترل و اتوماسیون صنعتی
-
ارتباط کامپیوتر با تجهیزات الکترونیکی
-
دستگاههای دارای رابط سریال RS-232
-
تجهیزات تست و آزمایشگاهی
