ترانزیستور MOSFET نوع N مدل NDS331N

توضیحات

ترانزیستور NDS331N از نوع N-Channel Enhancement Mode MOSFET بوده و توسط شرکت ON Semiconductor (در گذشته Fairchild) تولید می‌شود. این قطعه برای کاربردهای نیازمند سوئیچینگ سریع و اتلاف توان پایین طراحی شده است.
به‌دلیل مقاومت درونی بسیار کم (در حدود 0.06 اهم) و قابلیت جریان‌دهی تا چند آمپر، از این ترانزیستور در انواع مدارهای درایور موتور، مبدل‌های DC-DC، منبع تغذیه سوئیچینگ، مدارهای کنترل توان و شارژرها استفاده می‌شود.
ولتاژ گیت پایین و قابلیت سوئیچینگ سریع آن باعث شده NDS331N گزینه‌ای مناسب برای سیستم‌های کم‌ولتاژ و کنترل منطقی (Logic-Level MOSFET) باشد. همچنین ابعاد کوچک بسته‌بندی SOT-23 استفاده از آن را در مدارات با فضای محدود آسان کرده است.

⚙️ ویژگی‌ها

• نوع ترانزیستور: N-Channel MOSFET

• ولتاژ Drain-Source (Vds): 60V

• جریان Drain پیوسته (Id): حدود 1.3A

• مقاومت در حالت روشن (RDS(on)): حدود 0.06Ω در Vgs = 10V

• ولتاژ آستانه گیت (Vgs(th)): بین 1 تا 3 ولت

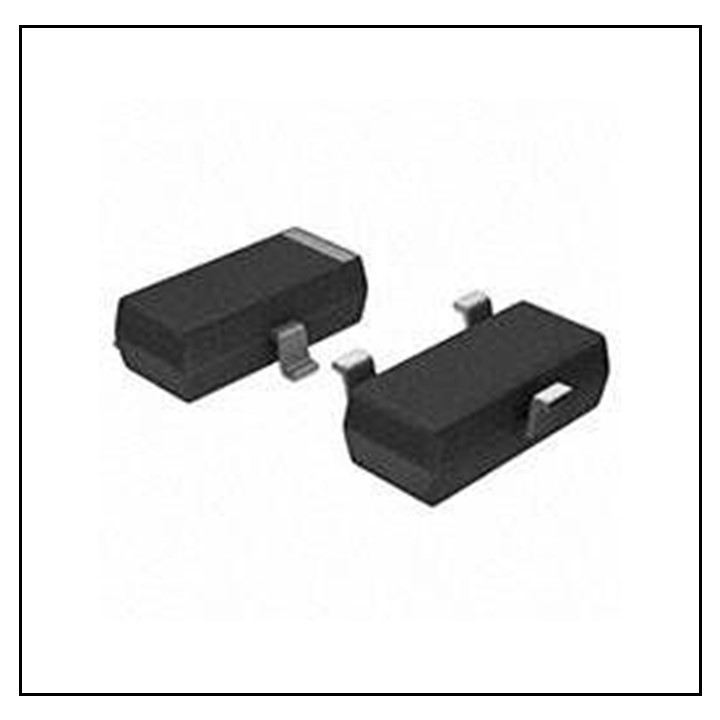

• بسته‌بندی: SOT-23

• نوع عملکرد: Logic Level، مناسب برای مدارهای دیجیتال

• سوئیچینگ سریع با اتلاف توان پایین

🌟 مزایا

• اندازه کوچک و قابل نصب روی PCB

• نیاز به جریان گیت پایین برای فعال‌سازی

• سرعت سوئیچینگ بالا

• توان تلفاتی پایین

• مناسب برای کاربردهای قابل‌حمل و مدارهای کم‌مصرف

⚙️ کاربردها

• مبدل‌های DC-DC

• درایور موتور و رله

• کنترل تغذیه باتری

• تجهیزات الکترونیکی قابل‌حمل

• منابع تغذیه سوئیچینگ

• مدارهای کنترل PWM

🏷️ برند سازنده

ON Semiconductor (Fairchild Semiconductor)
