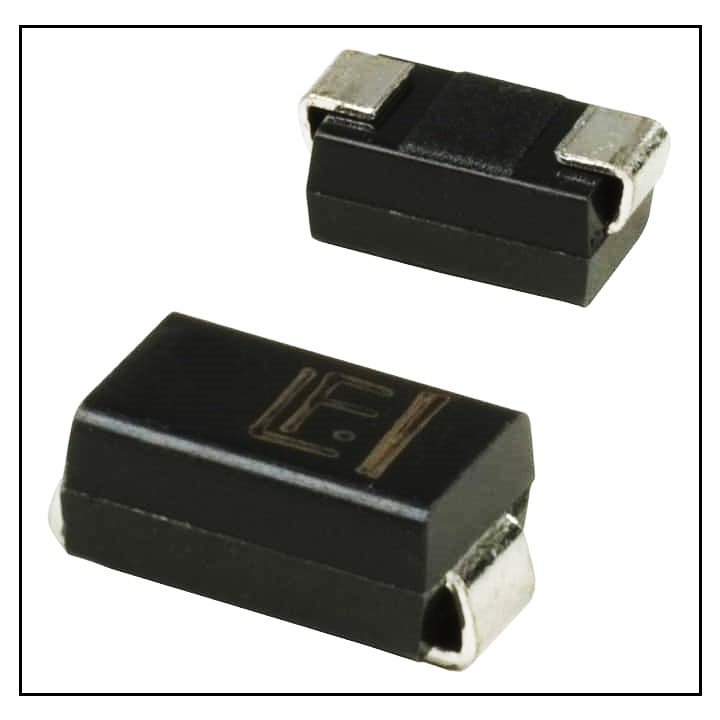

PESD5V0X1UB- دیود محافظ ESD مدل

توضیحات

دیود PESD5V0X1UB از شرکت Nexperia یک دیود محافظ ESD با ظرفیت خازنی بسیار پایین و ولتاژ کلمپینگ کم است که برای حفاظت از یک خط سیگنال در برابر تخلیه الکترواستاتیکی و سایر ترانسینت‌ها طراحی شده است. این دیود در پکیج SOD-523 (SC-79) عرضه می‌شود که مناسب برای نصب سطحی (SMD) است و فضای کمی را اشغال می‌کند.

ویژگی‌های برجسته این دیود شامل ظرفیت خازنی بسیار پایین (0.95 پیکوفاراد)، ولتاژ کلمپینگ پایین (8 ولت)، جریان نشتی بسیار کم (1 نانوآمپر)، و مقاومت در برابر ESD تا 8 کیلوولت مطابق با استاندارد IEC 61000-4-2 سطح 4 است. این ویژگی‌ها این دیود را برای کاربردهایی مانند حفاظت از خطوط داده با سرعت بالا، پورت‌های USB، HDMI، FireWire، و سایر رابط‌های پرسرعت مناسب می‌سازد.

 ویژگی‌ها PESD5V0X1UB :

• محافظت ESD برای یک خط سیگنال

• ظرفیت خازنی بسیار پایین: 0.95 پیکوفاراد

• ولتاژ کلمپینگ پایین: 8 ولت

• جریان نشتی بسیار کم: 1 نانوآمپر

• مقاومت در برابر ESD تا 8 کیلوولت (IEC 61000-4-2 سطح 4)

• مقاومت در برابر جریان‌های ترانسینت تا 1.5 آمپر (IEC 61000-4-5)

• دارای تأییدیه AEC-Q101 برای کاربردهای خودرویی

• پکیج SOD-523 مناسب برای نصب سطحی

• مناسب برای حفاظت از خطوط داده با سرعت بالا بدون تأثیر بر سیگنال

• اندازه کوچک و مناسب برای طراحی‌های فشرده

• مصرف توان پایین و عملکرد قابل اعتماد

• سازگار با استانداردهای صنعتی و خودرویی

🛠 کاربردها:

• حفاظت از پورت‌های USB، HDMI، FireWire

• حفاظت از خطوط داده در تجهیزات مخابراتی و شبکه

• تجهیزات الکترونیکی قابل حمل و گوشی‌های همراه

• سیستم‌های صوتی و تصویری

• حفاظت از کارت‌های SIM و سایر رابط‌های حساس

🏷 لینک دیتاشیت:

https://assets.nexperia.com/documents/data-sheet/PESD5V0X1UB.pdf?__hsfp=2420521548&__hssc=13651368.1.1724716802100&__hstc=13651368.2f3f33a24b44870ec4a577029c49e44b.1724716802097.1724716802098.1724716802099.1&utm_source=chatgpt.com
