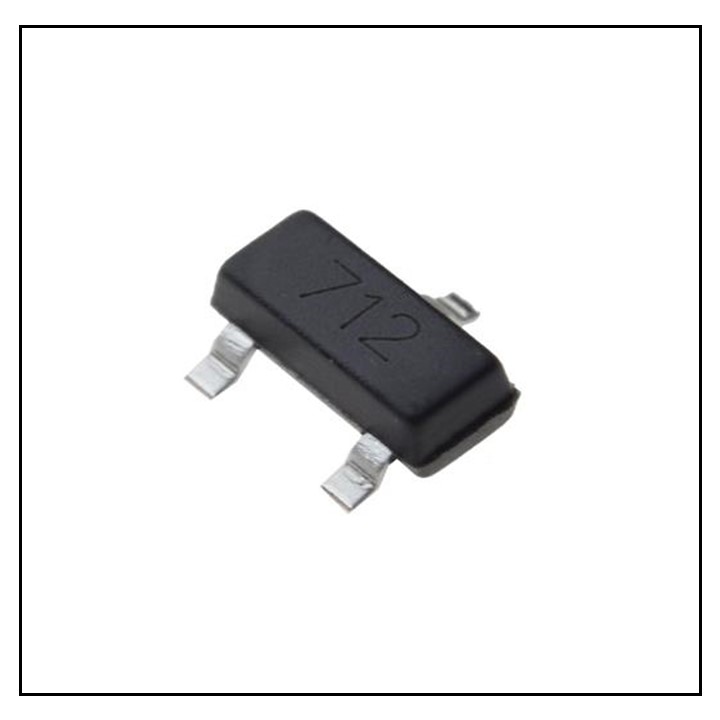

دیود محافظ گذرای دوطرفه PSM712

توضیحات

دیود PSM712 از نوع Transient Voltage Suppression Array بوده و برای محافظت از مدارات حساس در برابر پدیده‌های گذرای ولتاژ بالا کاربرد دارد.
این قطعه شامل دو دیود TVS با ولتاژ شکست تقریباً 7 ولت است که می‌تواند از دو خط سیگنال به طور همزمان در برابر ESD، EFT، و Surge محافظت کند.

ویژگی مهم این دیود، پاسخ‌دهی سریع (در حد نانوثانیه) و ظرفیت خازنی پایین آن است، که باعث می‌شود برای سیستم‌های پرسرعت داده مثل RS-232، RS-485، و CAN Bus کاملاً مناسب باشد.

PSM712 به صورت bidirectional کار می‌کند، بنابراین از هر دو جهت ولتاژهای گذرا را جذب می‌کند.
طراحی این قطعه مطابق استانداردهای IEC 61000-4-2 و MIL-STD-883 برای حفاظت ESD انجام شده و در بسته‌بندی کوچک SO-8 عرضه می‌شود.

این قطعه توسط برندهای معتبری نظیر Semtech، ProTek Devices و Littelfuse تولید می‌شود و جایگزین خوبی برای مدل‌های مشابهی مثل SM712 نیز محسوب می‌شود.

⚙️ ویژگی‌ها

• محافظ دوخطی (Dual Line Protection)

• ولتاژ شکست: تقریباً 7 ولت

• ولتاژ کاری: 12 ولت

• ظرفیت خازنی پایین: حدود 60pF

• زمان پاسخ بسیار سریع (<1ns)

• حفاظت در برابر ESD، EFT و Surge

• طراحی دوطرفه (Bidirectional)

• قابل استفاده با سیگنال‌های RS-232، RS-485، CAN و Modbus

🧠 کاربردها

• حفاظت از پورت‌های RS-232 و RS-485

• خطوط داده صنعتی و مخابراتی

• رابط‌های سنسورها و دستگاه‌های IoT

• مدارات کنترل صنعتی

• سیستم‌های اتوماسیون و شبکه‌های صنعتی
