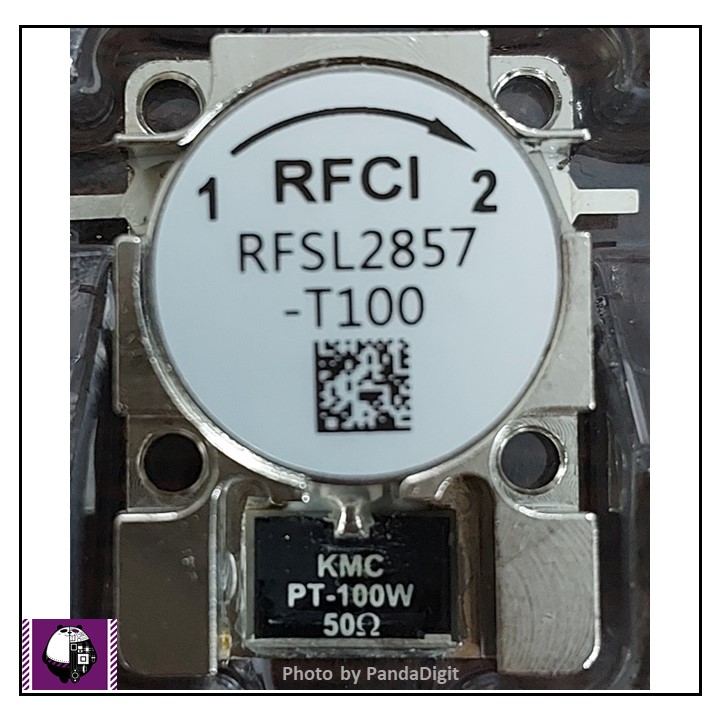

ایزولاتور RF مدل RFSL2857-T100

توضیحات

 RFSL2857-T100 یک ایزولاتور مایکروویو حرفه‌ای از نوع Drop-In است که توسط شرکت RF Circulator Isolator Inc تولید شده است. این قطعه در باند فرکانسی 3.0 تا 3.5 گیگاهرتز عمل می‌کند و برای استفاده در سیستم‌های راداری، تقویت‌کننده‌های توان بالا و کاربردهای مخابراتی با توان زیاد طراحی شده است.

این ایزولاتور با داشتن تلفات درج پایین (0.25 تا 0.35 دسی‌بل) و ایزولاسیون بالا (20 تا 23 دسی‌بل)،عملکردی پایدار و قابل اعتماد را در سخت‌ترین شرایط محیطی فراهم می‌آورد.

همچنین، توان تحمل بالا در هر دو جهت (تا 100 وات میانگین و 1 کیلووات پیک) آن را به گزینه‌ای ایده‌آل برای مدارهای حساس تبدیل کرده است.

ساختار Drop-In این قطعه نصب آن را در فضاهای محدود آسان می‌سازد و باعث افزایش چگالی سیستم‌های RF می‌شود. همچنین ایزولاتور  RFSL2857-T100 با استاندارد RoHS مطابقت دارد و در دماهای بین -40 تا +85 درجه سانتی‌گراد بدون افت عملکرد کار می‌کند.

ویژگی‌ها RFSL2857-T100 :

• بازه فرکانسی: 3.0 تا 3.5 گیگاهرتز

• تلفات درج پایین: 0.25 تا 0.35 dB

• ایزولاسیون بالا: 20 تا 23 dB

• توان میانگین: 100 وات

• توان پیک: 1 کیلووات

• طراحی Drop-In با نصب آسان

• سازگاری با RoHS

• عملکرد در دمای گسترده -40 تا +85°C

• کاهش بازتاب توان به سمت مدار منبع

• بهبود تطبیق امپدانس در سیستم‌های RF

• اطمینان از محافظت تجهیزات در برابر بازتاب توان

• عملکرد پایدار در محیط‌های صنعتی و نظامی

کاربردها:

• سیستم‌های راداری باند S

• تقویت‌کننده‌های توان بالا

• کاربردهای مخابراتی پرتوان

• تجهیزات تست و اندازه‌گیری RF

لینک دیتاشیت:

http://www.rfmw.com/products/detail/rfsl2857t100-rf-circulator-isolator/621120
