توضیحات

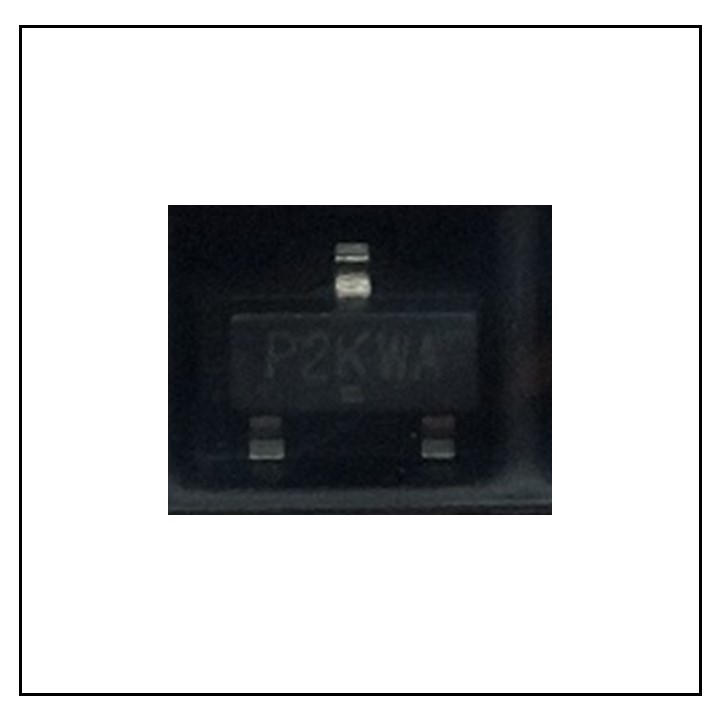

ترانزیستور SI2300DS-T1-GE3 از نوع N-Channel Enhancement Mode MOSFET بوده و یکی از پرکاربردترین قطعات سوئیچینگ SMD در طراحیهای الکترونیکی سبک و فشرده به شمار میرود.
این MOSFET با ولتاژ کاری تا 20V و جریان پیوسته تا 2.3A، گزینهای ایدهآل برای کنترل بارهای کوچک، مدارهای درایور، و سیستمهای مدیریت توان است.
مقاومت در حالت روشن (R<sub>DS(on)</sub>) این قطعه تنها 0.085Ω @ V<sub>GS</sub>=4.5V است که باعث کاهش تلفات حرارتی و افزایش بازده مدار میشود.
همچنین به دلیل گیت دارای ظرفیت پایین، این MOSFET قابلیت سوئیچینگ بسیار سریع را دارد و در فرکانسهای بالا عملکرد پایداری از خود نشان میدهد.
این محصول در بستهبندی SOT-23 ارائه شده و مناسب برای نصب سطحی (SMD) است که امکان استفاده در طراحیهای فشرده مانند ماژولهای تغذیه، کنترلر موتور، و بردهای میکروکنترلر را فراهم میکند.
نسخه T1-GE3 نشاندهندهی نوع بستهبندی نوار و قرقره (Tape & Reel) و همچنین نسخه بدون سرب (Lead-Free) و سازگار با RoHS است.
⚙️ ویژگیها
-
نوع قطعه: N-Channel MOSFET
-
ولتاژ درین به سورس (V<sub>DS</sub>): 20V
-
جریان درین پیوسته (I<sub>D</sub>): 2.3A
-
مقاومت در حالت روشن (R<sub>DS(on)</sub>): 0.085Ω @ V<sub>GS</sub>=4.5V
-
ولتاژ گیت به سورس (V<sub>GS</sub>): ±8V
-
توان اتلاف: 1.25W
-
فرکانس سوئیچینگ بالا
-
نوع بستهبندی: SOT-23
-
سازگاری با RoHS و Lead-Free
-
حالت کاری: Enhancement Mode
🌟 مزایا
-
ابعاد کوچک و قابل استفاده در مدارهای فشرده
-
تلفات کم و بازده بالا
-
قابلیت سوئیچینگ سریع برای مدارهای PWM
-
مناسب برای درایو بارهای کوچک و کنترل سطح ولتاژ
-
طراحی سازگار با محیط زیست (RoHS Compliant)
🔧 کاربردها
-
مدارهای درایور و سوئیچینگ سریع
-
مبدلهای DC-DC کوچک و کارآمد
-
کنترل بارهای دیجیتال و آنالوگ
-
سیستمهای مدیریت توان در FPGA و MCU
-
تجهیزات قابلحمل، IoT و گجتهای کممصرف
🏭 برند سازنده
Vishay Siliconix
توضیحات تکمیلی
| برند |
Vishay |
|---|
-
- .
- .
