تراشه AD9510BCPZ-REEL7 – توزیع‌کننده فرکانس دقیق با ۱۰ خروجی مستقل

توضیحات

AD9510BCPZ-REEL7 یک انتخاب فوق‌العاده برای مهندسان و طراحان سیستم‌های دقیق است که نیاز به توزیع فرکانس قابل اعتماد و قابل تنظیم در کاربردهای پیچیده دارند. این تراشه دارای ۱۰ خروجی مستقل است که می‌توانند به‌صورت جداگانه از نظر فرکانس و فاز تنظیم شوند، ویژگی‌ای که برای پروژه‌هایی با نیازهای همزمان‌سازی دقیق بسیار مهم است.

یکی از مزایای اصلی AD9510BCPZ-REEL7، پشتیبانی از چند نوع خروجی مختلف از جمله LVPECL، CMOS و LVDS است. این امکان باعث می‌شود بتوان از آن در انواع مختلفی از مدارها و تجهیزات دیجیتال استفاده کرد بدون نیاز به مبدل‌های اضافی. همچنین، این تراشه دارای ورودی کریستال (XTAL) و ورودی سیگنال خارجی است و امکان انتخاب منبع کلاک مرجع را فراهم می‌کند.

کنترل این تراشه از طریق رابط SPI انجام می‌شود، که به کاربران اجازه می‌دهد تا به‌راحتی تنظیمات فرکانسی و حالت خروجی‌ها را از طریق میکروکنترلر یا پردازنده انجام دهند. طراحی آن به‌گونه‌ای است که با مصرف توان پایین و پایداری حرارتی بالا، عملکرد مطمئن و طولانی‌مدت را تضمین می‌کند.

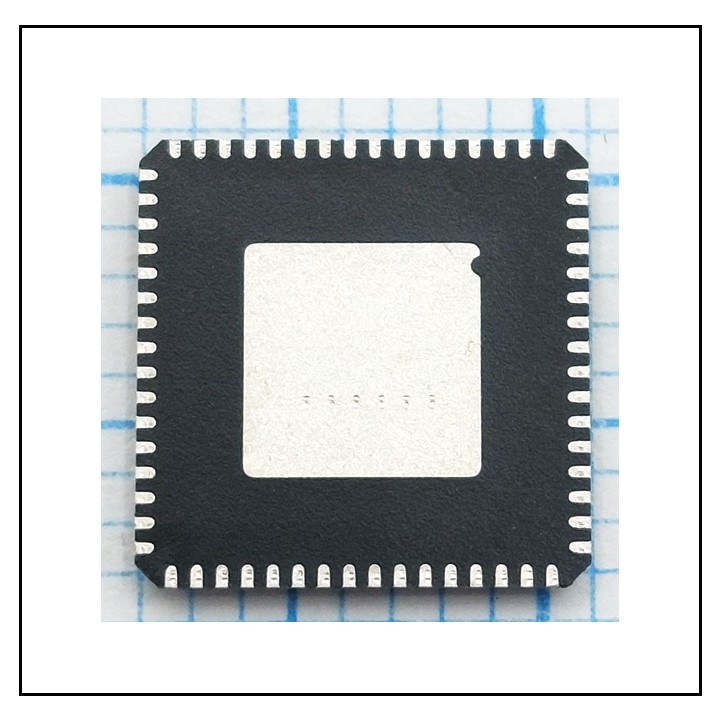

بسته‌بندی این قطعه از نوع LFCSP-64 بوده و برای کاربردهای صنعتی با دمای کاری بین -40 تا +85 درجه سانتی‌گراد مناسب است. این مشخصات، AD9510 را به انتخابی مناسب برای سیستم‌های مخابراتی، تجهیزات راداری، ابزارهای آزمایشگاهی، و سامانه‌های پردازش سیگنال تبدیل کرده است.

ویژگی‌ها AD9510BCPZ-REEL7 :

• ۱۰ خروجی فرکانس مستقل

• پشتیبانی از خروجی‌های LVPECL، CMOS، LVDS

• محدوده فرکانس خروجی تا 1.5 گیگاهرتز

• ورودی سیگنال خارجی و کریستال

• کنترل از طریق رابط SPI

• مصرف انرژی پایین و پایداری دمایی

• مناسب برای مصارف صنعتی و دقیق

• تعداد خروجی‌ها: ۱۰

• نوع خروجی‌ها: LVPECL, CMOS, LVDS

• فرکانس خروجی: تا 1.5GHz

• ولتاژ تغذیه: 3.3V

• رابط ارتباطی: SPI

• نوع بسته‌بندی: LFCSP-64

• دما کاری: -40°C تا +85°C

• کد محصول: AD9510BCPZ-REEL7

  کاربردها :

  • سیستم‌های مخابراتی

  • ابزارهای اندازه‌گیری دقیق

  • تجهیزات رادار

  • پردازش سیگنال دیجیتال

  • هماهنگ‌سازی کلاک در سیستم‌های پیچیده

  لینک دیتاشیت

  www.analog.com/media/en/technical-documentation/data-sheets/AD9510.pdf
