توضیحات

آی‌سی MB3232I یک مبدل رابط سریال RS-232 است که به‌عنوان یک جایگزین کامل و کاملاً سازگار با MAX3232 طراحی شده است. این تراشه دارای دو درایور و دو گیرنده RS-232 بوده و می‌تواند با ولتاژ ورودی ۳ تا ۵٫۵ ولت کار کند. همین گستره ولتاژ باعث می‌شود بتوان از آن در سیستم‌هایی با منطق ۳٫۳ ولت یا ۵ ولت بدون نیاز به مدارهای واسطه استفاده کرد.

این تراشه با استفاده از Charge Pump داخلی و چهار خازن خارجی، سطح ولتاژ مناسب استاندارد RS-232 را تولید می‌کند؛ بنابراین می‌تواند میکروکنترلرهایی مثل AVR، ARM، STM32، ESP32، PIC یا هر سیستم منطقی TTL/CMOS را به دستگاه‌های مجهز به RS-232 مانند مودم، PLC، POS، دستگاه‌های صنعتی، پنل‌های کنترل قدیمی و تجهیزات اندازه‌گیری متصل کند.

از نظر ویژگی‌های حفاظتی نیز MB3232I مشابه خانواده MAX3232 بوده و دارای محافظت ESD تا ±15kV است؛ بنابراین برای محیط‌های صنعتی و فضاهای مستعد تخلیه الکترواستاتیک کاملاً مناسب است. همچنین مصرف جریان پایین در حالت بی‌کاری (Low Standby Current) آن را برای تجهیزات پرتابل، باتری‌خور و دستگاه‌هایی که مدت طولانی در حالت آماده‌به‌کار قرار دارند مناسب می‌کند.

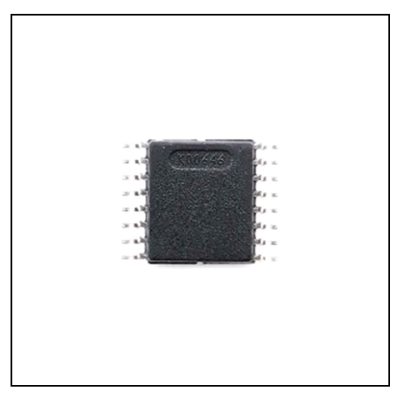

MB3232I معمولاً در بسته‌بندی‌های SMD از جمله SOIC-16 یا TSSOP-16 ساخته می‌شود و به راحتی در خطوط تولید SMT قابل مونتاژ است. سازگاری کامل آن با MAX3232 باعث شده این آی‌سی انتخاب اقتصادی و مطمئنی برای جایگزینی در تعمیرات، تولید تجهیزات جدید و کاربردهای داخلی فروشگاه PandaDigital باشد.

ویژگی‌ها

• سازگار کامل با MAX3232

• ولتاژ تغذیه: 3.0V تا 5.5V

• دو درایور و دو گیرنده RS-232

• محافظت ESD تا ±15kV

• عملکرد پایدار در ارتباط‌های سریال طولانی

• مصرف جریان پایین (Low-Power)

• قابلیت کار با منطق ۳٫۳ ولت و ۵ ولت

• نیازمند ۴ خازن خارجی برای Charge Pump

• بسته‌بندی استاندارد SOIC-16 / TSSOP-16

کاربردها

• تبدیل سطح TTL ↔ RS-232

• ارتباط سریال با مودم، دستگاه‌های POS، CNC، PLC

• بردهای صنعتی و تجهیزات مخابرات

• ابزار اندازه‌گیری قدیمی با پورت RS-232

• پروژه‌های میکروکنترلری با UART

• دستگاه‌های پرتابل و باتری‌خور

• رابط PC-to-MCU و Debug Serial
