توضیحات

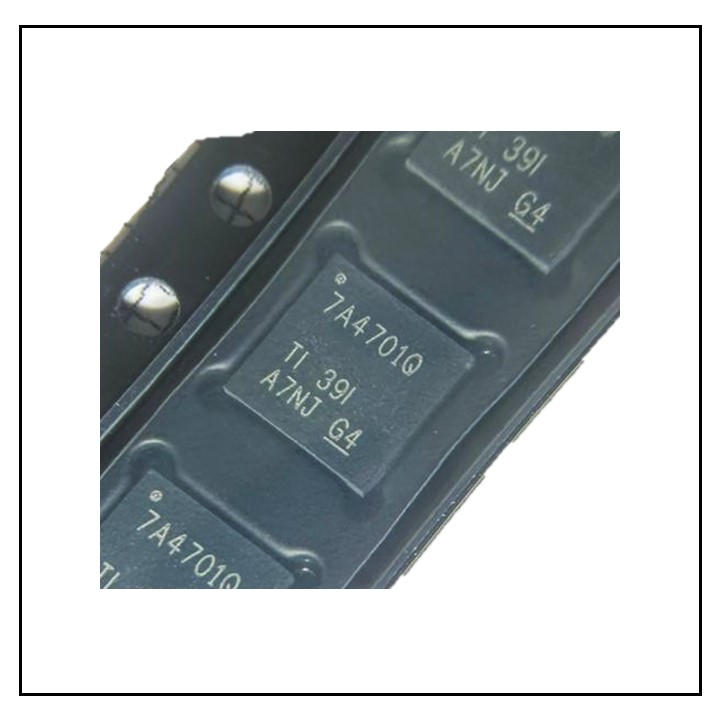

• گولاتور TPS7A4701QRGWRQ1 یک رگولاتور خطی کم‌افت (LDO) قابل تنظیم از خانواده TPS7A47 ساخت شرکت Texas Instruments است که برای کاربردهای دقیق و حساس طراحی شده است. این قطعه قادر است جریان خروجی تا 1 آمپر را تامین کند و از ولتاژ ورودی تا 35 ولت پشتیبانی می‌کند، در حالی که نویز خروجی بسیار کم (حدود 4.2 میکروولت RMS) دارد که آن را برای مدارهایی با حساسیت بالا به نویز مناسب می‌سازد.

  این رگولاتور دارای قابلیت تنظیم گسترده ولتاژ خروجی از حدود 1.4 ولت تا 34 ولت است و می‌تواند با استفاده از شبکه مقاومت یا طراحی PCB مخصوص، ولتاژ خروجی متغیر ایجاد کند. مشخصات حرارتی و حفاظت‌های داخلی شامل محدودکننده جریان، خاموشی حرارتی و عملکرد با دماهای گسترده (-40 تا +125°C) می‌باشد که این قطعه را برای کاربردهای صنعتی و خودرویی مناسب می‌کند.

  این رگولاتور از تکنولوژی بای‌پولار استفاده می‌کند تا راندمان بالاتر و عملکرد پایدار در شرایط مختلف را تضمین نماید. با توجه به PSRR بالا (بیش از 78dB در 1kHz)، این قطعه برای تأمین تغذیه بخش‌های آنالوگ، ادوات RF، مبدل‌های ADC/DAC و دیگر مدارهای حساس به نویز مناسب است.

  ---

  ویژگی‌ها و مشخصات فنی

  • نوع محصول: رگولاتور خطی کم‌افت (LDO) قابل تنظیم

  • ولتاژ ورودی: تا 35V

  • ولتاژ خروجی قابل تنظیم: 1.4 تا 34V

  • حداکثر جریان خروجی: 1A

  • نویز خروجی: ~4.2µVRMS (بسیار کم)

  • PSRR (رد نویز منابع تغذیه): ~78dB @ 1kHz

  • دمای کاری: -40°C تا +125°C

  • حفاظت‌ها: محدودکننده جریان، خاموشی حرارتی، UVLO

  • پکیج/پکیج کیس: VQFN-20 (SMD)

  • ولتاژ افت (Dropout): تا ~0.45V @ 1A

  • **قابلیت Enable منطقی CMOS

  • کاربردها: صنعتی و خودرویی

  • استاندارد کیفیت: AEC-Q100 (قابلیت استفاده در خودرو)

  ---

  کاربردها

  • تامین پایدار ولتاژ برای تقویت‌کننده‌های عملیاتی (Op-Amp)

  • تغذیه دقیق ADC / DAC در سیستم‌های اندازه‌گیری

  • کاربردهای RF با حساسیت نویز پایین

  • بخش‌های آنالوگ حساس در سیستم‌های مخابراتی و حرفه‌ای

  • تنظیم و فیلترینگ خروجی بعد از مبدل‌های سوئیچینگ

  ---

برند سازنده و لینک دیتاشیت

• برند: Texas Instruments.
